磁翻板液位計產品特性：

適用于開放或壓力容器內的液體測量，可以做到密封、防泄漏以及在溫壓、粘度、強腐蝕性條件下安全可靠的全過程測量的液位。磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻片組成）、浮子、法蘭蓋等組成，用于開放或壓力容器內的各類液體的全過程測量，除用于現場檢測外，與SW-11磁開關和Reed-11干簧管遠傳變送器配合使用，還可實現液位的自動控制和遠程操控。被廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

磁翻板液位計的正確接線是確保液位計能正常運行的關鍵。



磁翻板液位計遠傳變送器：

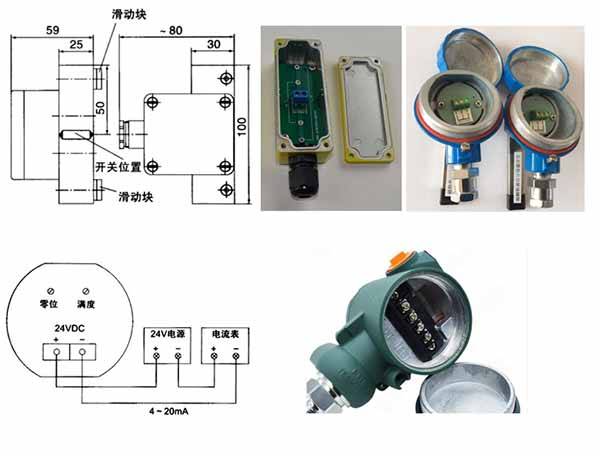

磁翻板液位計般是兩線制，4~20MA信號。磁翻板液位計正接儀表24V輸出端，磁翻板液位計負接儀表4~20MA輸入端的正，然后儀表的4~20MA輸入端的負與儀表的24V輸出端的負短接起來。以上接法可以利用儀表的24V輸出做液位計電源。

如果是四線制，那就好辦了，液位計的電源正負接供電電源正負。4~20MA正負分別接儀表的4~20MA輸入端的正負



磁翻板液位計控制開關：

磁翻板液位計液位控制開關以捆綁的形式固定在UHZ型磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，若是BJB-25型或GBJB-25型還能將引信號保持，直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。每個磁翻板液位計配多個報警開關。



磁翻板液位計接線操作注意事項有什么？

 磁翻板液位計在使用之前的時候，要先做好磁翻板液位計的個接線，如果接線接錯的話就會導致測量結果的不準，嚴重的將會直接造成儀表的損壞，故而我們在進行接線操作的時候就定要注意。

下面就來為大家說說磁翻板液位計接線方面的些要求和相關的注意事項等。

鑒于磁翻板液位計接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對磁翻板液位計進行接線操作時，一定要注意以下幾點：

1、配線時應避開大容量的變壓器、電動機或干擾源；

2、對于防爆型，為確保防爆性能，必須按有關規定配線；

3、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；

4、根據需要連接接地端子；

5、擰緊接線盒的接線端蓋。

6.對于防爆型儀表，為確保防爆性能，必須按有關規定配線；



帶遠傳磁翻板液位計有很多種材質，使用于不同測量介質；而且數顯表還可以報警，遠傳接線有 兩線制、三線制、四線制，如果是磁翻板液位計采用的是四線制，則磁翻板液位計的電源正負接供電電源正負。4~20MA正負分別接儀表的4~20MA輸入端的正負。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應磁翻板液位計的正負端子，電源輸出端正負對應儀表的正負。
